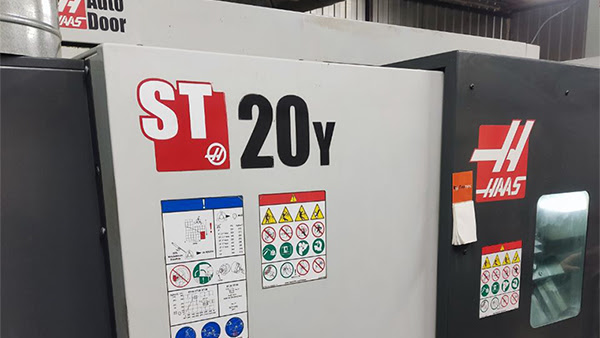

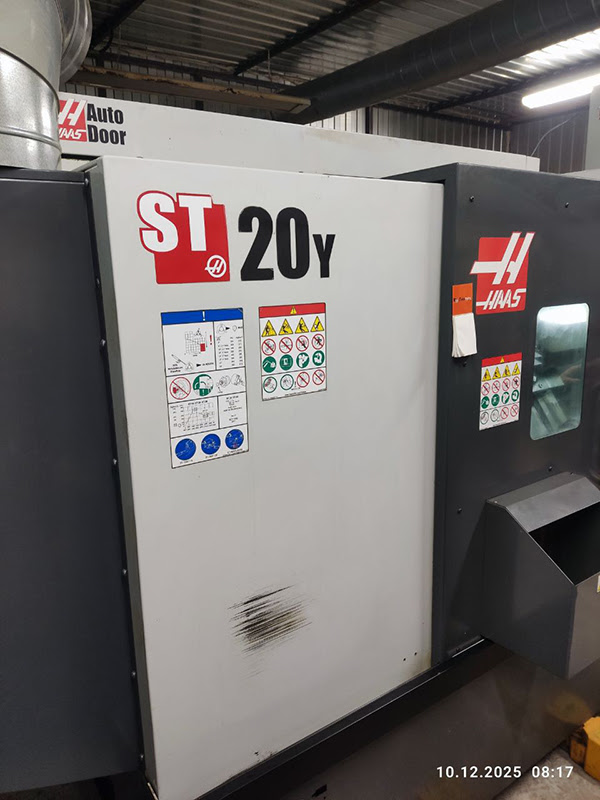

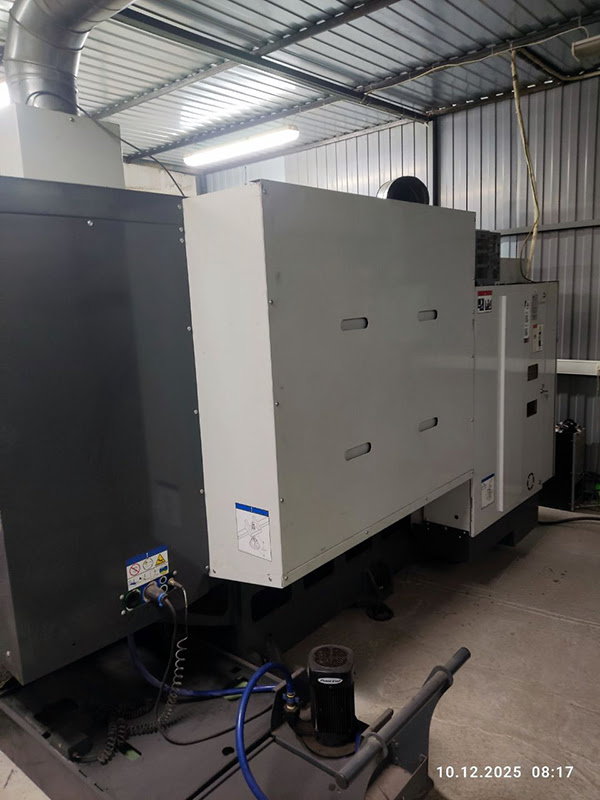

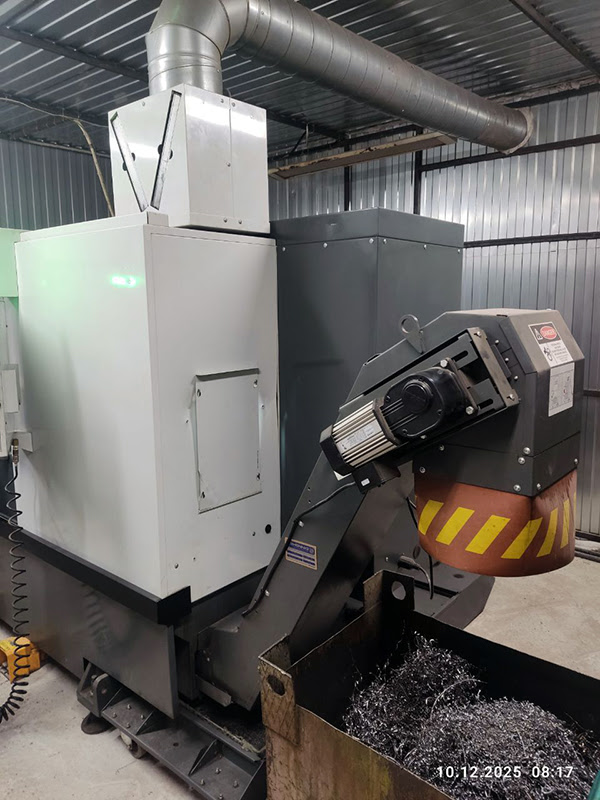

Haas ST-20Y (2020 | бу) – токарно-револьверный центр с ЧПУ с осью Y

Техническое описание

• Параметры рабочей зоны
  • Максимально устанавливаемый диаметр заготовки, мм
    • над станиной — 533
    • над кареткой — 533
  • Максимальный обрабатываемый наружный диаметр, мм — 298
  • Максимальная длина точения (без патрона), мм — 571
• Параметры шпинделя
  • Посадка шпинделя — А2-6
  • Максимальная частота вращения шпинделя, об/мин — 4000
  • Максимальный крутящий момент на шпинделе, Нм — 203
  • Максимальная мощность на шпинделе, кВт — 14,9
  • Диаметр отверстия в шпинделе, мм — 88,9
  • Максимальный диаметр обрабатываемого прутка, мм — 63,5
  • Диаметр трехкулачкового гидравлического патрона, мм — 210
• Параметры подач
  • Величина рабочих перемещений по осям, мм
    • по оси ОХ — 213
    • по оси OY — ±50,8
    • по оси ОZ — 571
  • Максимальная скорость холостых перемещений рабочих органов, м/мин
    • по оси ОХ — 12,0
    • по оси ОY — 12,0
    • по оси ОZ — 24,0
  • Максимальные допустимые усилия по осям, кН
    • по оси OX — 18,2
    • по оси OY — 10,2
    • по оси OZ — 22,7

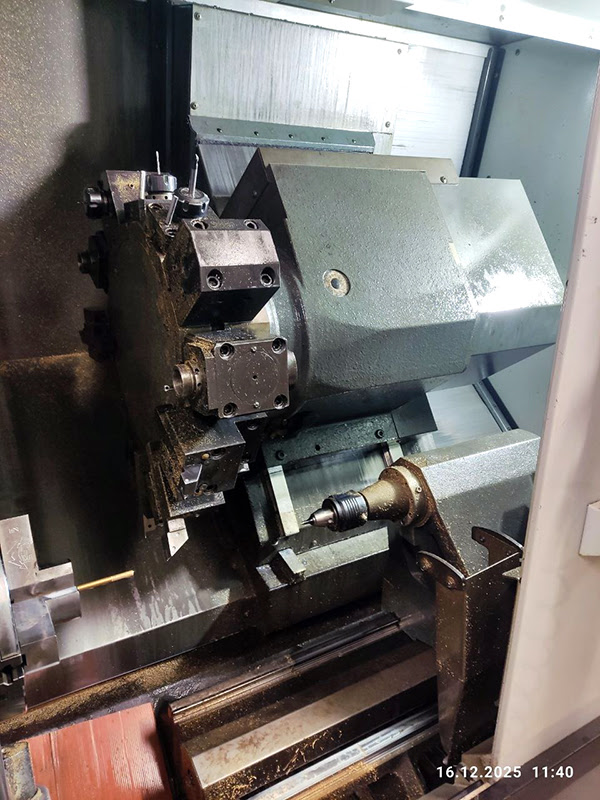

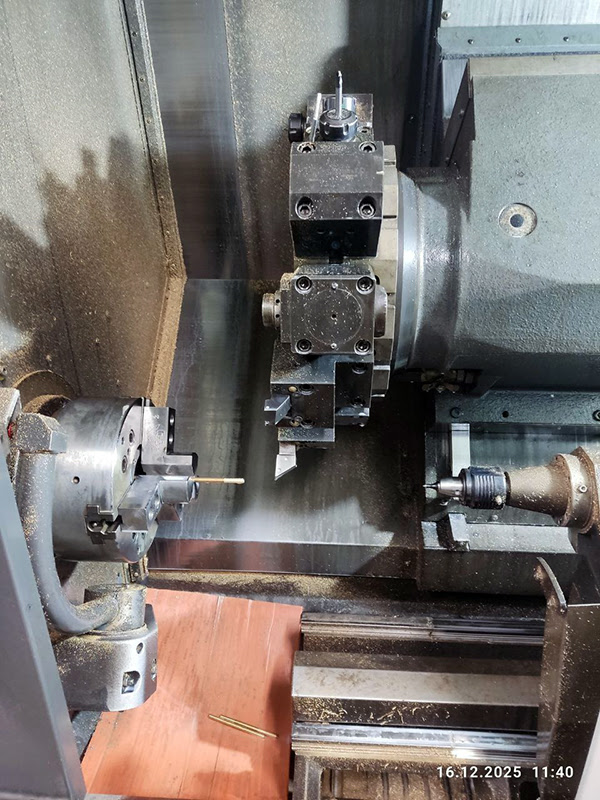

• Параметры инструментального револьвера
  • Тип инструментального револьвера — BMT65
  • Количество позиций в револьвере — 12
  • Макс. число приводных станций, шт — 12
  • Сечения корпусов резцов, мм — 25х25
  • Время смены инструмента, сек — 1
• Параметры приводного инструмента и C-оси
  • Макс. частота вращения прив. инструмента, об/мин — 4000
  • Макс. мощность приводного инструмента, кВт — 9,3
  • Максимальная мощность С-оси, кВт — 3,7
  • Точность позиционирования С-оси, град — ±0,01
  • Прижимное усилие тормоза С-оси, Н — 4448
  • Диаметр тормоза С-оси, мм — 366
• Параметры точности
  • Точность позиционирования суппорта, мм — ±0,0050
  • Повторяемость позиционирования суппорта, мм — ±0,0025

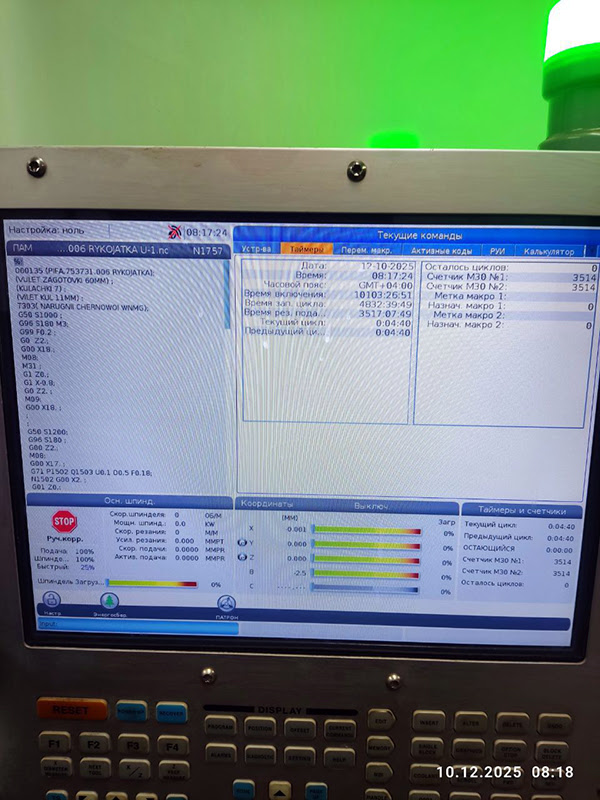

• Параметры устройства ЧПУ
  • Тип устройства — HAAS
  • Количество управляемых осей — 4
  • Тип монитора для отображения информации — LCD 15″
  • Скорость обработки программ, блоков/сек — до 1000
  • Тип интерфейса для подключения съемных носителей памяти — USB
  • Объем памяти для хранения программ, ГБ — 1
  • Минимальная дискретность задаваемых значений, мм — 0,001

Параметры управления УЧПУ

• Программирование совместимо с G-кодом стандарта ISO
• Графическая 2D-визуализация
• Встроенные стандартные циклы обработки
• Текстовый редактор управляющих программ
• Круговой многофункциональный JOG-маховичок
• Калькулятор для расчета режимов резания и геометрии
• Мониторинг режущего инструмента по нагрузке и стойкости
• Функция компенсации инструмента с возможностью учета износа
• Метрическая и дюймовая системы
• Возможность продолжения программы с любого кадра
• Автодиагностика станка
• Дополнительные М-функции для вспомогательного оборудования
• Раннее обнаружение исчезновения электропитания

Параметры подключения и установки

• Электропитание — 3 ф. 400 В, 50 Гц
• Потребляемая электрическая мощность, кВА — 14
• Требования к сжатому воздуху
  • рабочее давление в сети, бар — 6,9
  • рабочий расход, л/мин — 113
• Объем бака СОЖ, л.. 208
• Габаритные размеры станка, мм
  • длина — 3995
  • ширина — 2602
  • высота — 1998
• Масса ориентировочная, кг — 4278

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система автоматической смазки направляющих и ШВП
• Система компенсации тепловых расширений ШВП

Базовая комплектация

• Система СОЖ с баком
• Ручной пневмопистолет для удаления стружки с детали и станка
• Станочное освещение
• Лампа индикации состояния станка
• Электромеханический замок дверей ограждения рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• USB-порт
• Цикл прямого резьбонарезания
• Система автоматического открывания дверей
• Стандартный комплект инструментальной оснастки
• Интерфейс Ethernet
• Экспортная упаковка
• Внутренний трансформатор (354–480 В)
• Соответствие нормам безопасности СЕ
• Кнопочный выключатель для блокировки памяти для пульта управления
